一張圖，幾句話，帶你搞懂折點加氯

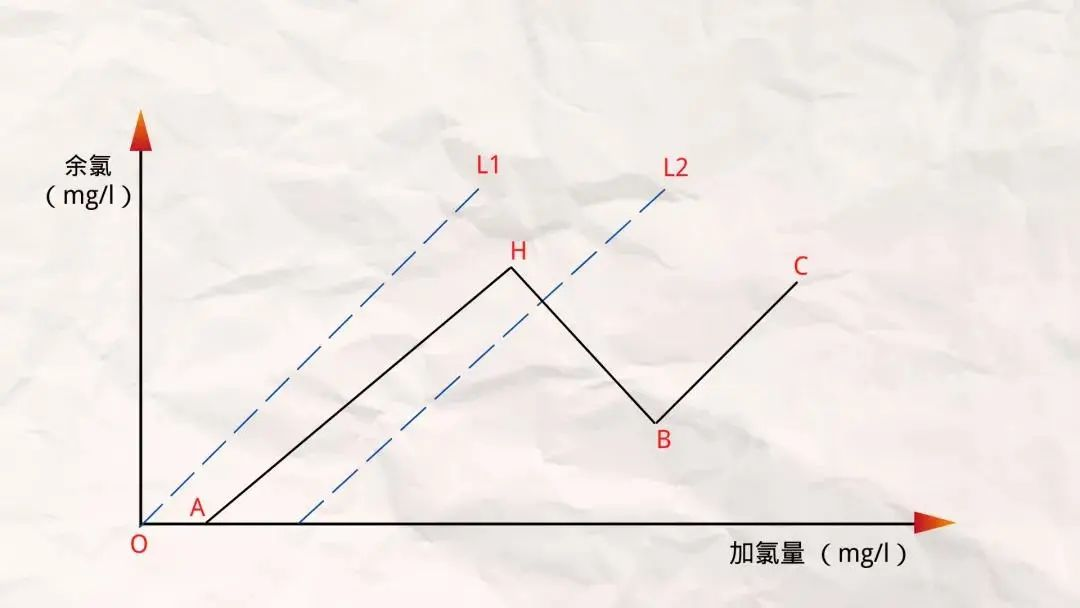

折點加氯圖

由圖可以看出，主要有三條線L1、L2、折線：

L1：表示的是一種理想狀态，當水中無細菌、有機物和還原性物質等，需氧量為零，加氯量等于餘氯量；

L2：表示的是當水中不含氨氮，隻含有細菌、有機物和還原性物質時；

折線：表示的是水中既含氨氮，又含有細菌、有機物和還原性物質。

具體講下每個階段代表什麽:

1. OA段，此時氯與水中還原性物質(如NO2、Fe、H2S等)反應，此時餘氯為零，這個階段産生的氯離子無任何消毒作用；

2. AH段，随着加氯量增加，氯與水中氨氮反應，産生化合性餘氯（即：氯胺），當加氯量達到H點時，水中的氨降至零，化合性餘氯升至最高，化合性餘氯存在而具有一定消毒效果；

3. HB段，繼續加氯，氯胺與氯反應生成不起任何消毒作用的HCl，水中餘氯量減少直至最低折點B處；

由此可見，當水中含有氨氮時，加氯量-餘氯曲線是一條折線，此時對應的加氯法稱為折線加氯法。
